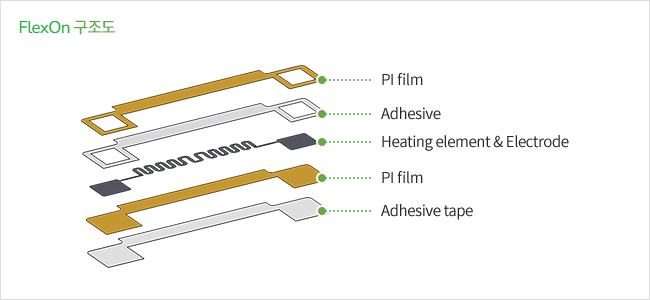

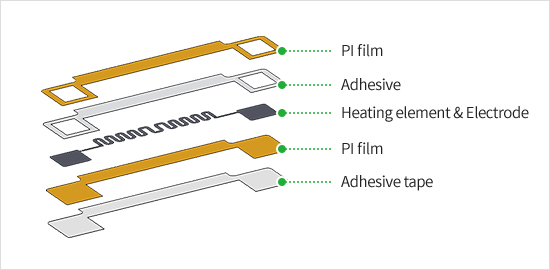

인쇄필름히터 구조도

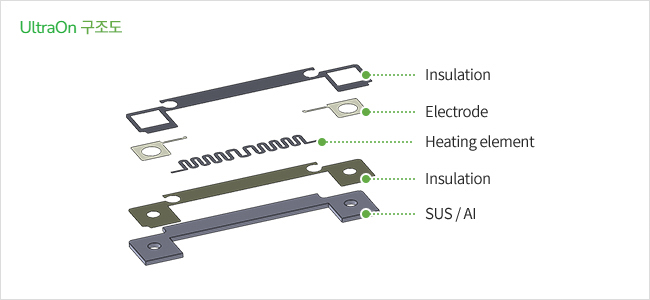

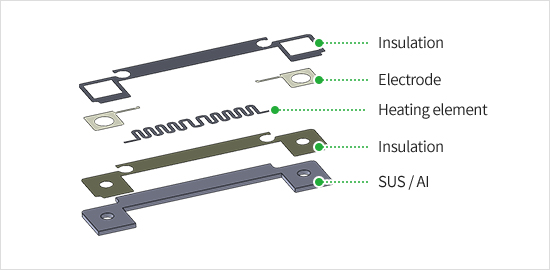

후막인쇄히터 구조도
관히터
3D히터
2D히터

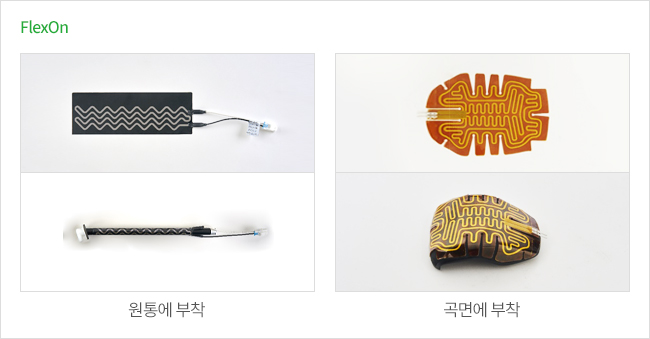

인쇄필름히터 적용 예
판히터
후막인쇄히터 적용 예
100℃ 이하의 발열 온도에서는 Flex On를 적용하여 양면 테이프로 제품(사출물)에 붙여서 사용 가능합니다.
100℃ 이상 600℃의 발열 온도에서는 Ultra On을 적용하여 사출물에 부착 또한 직접 인쇄 가능합니다.
FlexOn은 관형태, 곡면, 장애물이 있는 제품에 적용 가능합니다.가전, 전기·수소자동차, 반도체, 우주항공, 의료 등 고성능, 소형화, 저전력이 필요한 다양한 분야에서 사용되고 있습니다.
UltraOn은 평면형 기재에 균일한 인쇄가 가능한 기재가 사용되며, 제품의 표면 가공이 필요로 합니다.내열성 및 절연성이 뛰어나 다양한 산업에서 사용가능하며, 일반적으로 100~500℃의 고온에서 사용됩니다.
은 원소재의 열전도도와 전기전도성이 우수하며 장기 내구성 측면에서 저항변화율이 낮습니다.
FlexOn의 경우에는 최대 1,000 X 1,000 mm 입니다.
UltraOn의 경우에는 최대 330 X 330 mm 입니다.
DC, AC 모두 5V ~ 800V 내에서 가능합니다.
사용 온도와 전류값에 따라서 달라질수 있습니다.
FlexOn의 경우 80℃ 이하 PET 필름을 사용하며, 150℃ 이하 PI 필름을 적용할수 있으며
사용하고자 하시는 필름에 따라서도 적용 검토 가능합니다.
UltraOn의 경우 200℃ 이하는 알루미늄기재를 사용하고,
250℃ 이하에서는 서스를 사용하고 있습니다.
히터외에도 안테나, 센서, FPCB, 터치스위치, 조명 등 다양한 분야에 인쇄 전극을 적용할 수 있습니다.
롤 그라비아 방식과 스크린인쇄 방식을 사용하고 있습니다.
