제품소개

Ceramic Heater

UA0000A3

1D03BCN3D1D0050

SIZE : 108 X 63 X 1mm

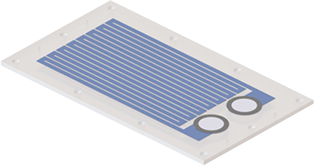

Ceramic Heater

UltraOn Ceramic Heater는 Ceramic 기판 소재에 직접인쇄하는 방식의 히터
세라믹에 패턴하여 발열되며, 좁은 면적에 높은 전력 사용이 가능하고, 세라믹의 고내열 특성에 맞춤 제작하여 히터 제작 가능
제조 방식은 전도성 페이스트로 열선을 인쇄하여 발열층을 형성하고 보호할 수 있는 보호층을 인쇄

사양서 다운로드

특장점

  • 01

    세라믹에 150~300도 발열시 균일한 온도로 발열할 수 있음

  • 02

    온도구획에 따른 온도분배를 할 수 있어 맞춤 제작이 가능

  • 03

    공정이 간단하고, 패턴 변화를 자유롭게 할 수 있음

장점 4가지

  • 150℃ 도달 비교

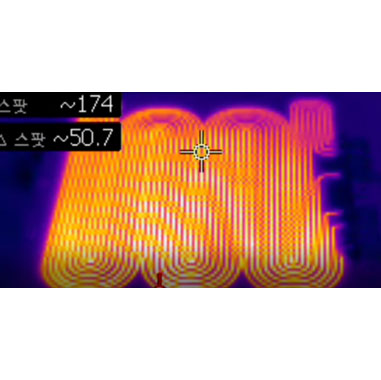

    Temperature simulation

    Sensarray test

    • 발열온도 180℃ 12inch 면적 기준 온도편차 1.19℃
    • 얇은 플레이트로 제작되어 조립성이 용이
    • 인쇄패턴 설계 기술로 고밀도의 발열선 설계 가능

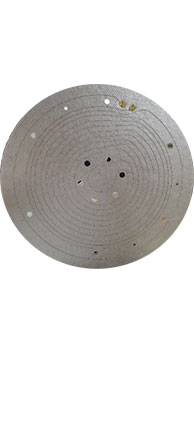

  • 전선히터

    • 도달 시간

      5분 30초

    • 도달 전력

      65W

    • 시간당 전력

      129W

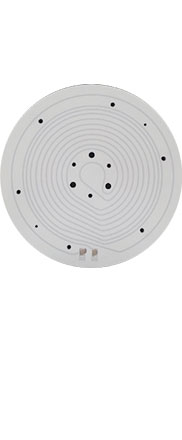

    인쇄히터

    • 도달 시간

      5분 20초

    • 도달 전력

      52W(19.9%)

    • 시간당 전력

      129W(0.4%)

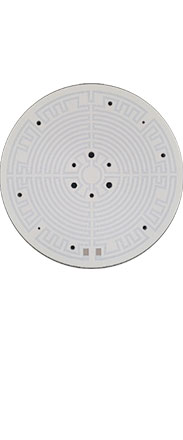

    인쇄히터

    • 도달 시간

      5분 30초

    • 도달 전력

      53W(18.4%)

    • 시간당 전력

      120W(7.3%)

    • 인쇄와 저항을 최적화하여 에너지효율을 올림

응용분야

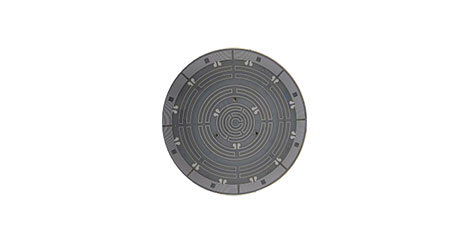

  • 반도체 장비(AlN Heater)

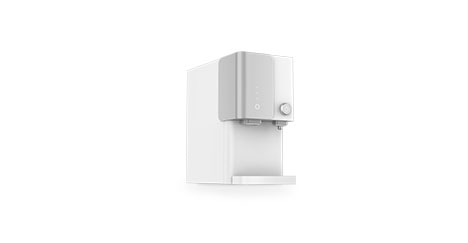

  • 정수기

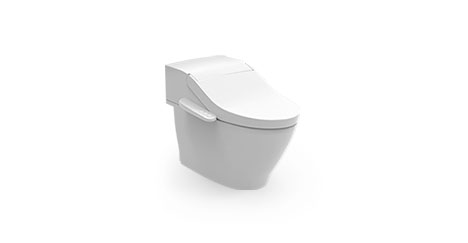

  • 비데
