제품소개

Glass Heater

UA0000A3

1D03BCN3D1D0050

SIZE : 108 X 63 X 2mm

Glass Heater

UltraOn Glass Heater는 Glass 기판 소재에 직접인쇄하는 방식의 히터
패턴부만 발열하며, 좁은 면적에 높은 전력 사용이 가능하고, 다양한 유리기재에 내구성에 맞게 전도성잉크를 자유롭게 패턴할 수 있음
제조 방식은 전도성 페이스트로 열선을 인쇄하여 발열층을 형성하고 발열층을 보호할 수 있는 보호층을 인쇄

사양서 다운로드

1D03BCN3D1D0050 1D03BCN3D1D0050

특장점

01
내열도가 높은 유리에 맞춤형 고온 발열
02
온도구획에 따른 온도분배를 할 수 있어 맞춤 제작이 가능
03
공정이 간단하고, 패턴 변화를 자유롭게 할 수 있음

장점 4가지

맞춤 제작 가능 빠른 승온 성능 고전력 에너지 효율

발열 선폭 1㎜

발열 선폭 2㎜

발열 선폭 4㎜
- 열선 선폭과 길이 조절에 따라 발열 패턴을 면상 타입으로 고전력으로 배치 할 수 있음
- 선폭별로 인쇄두께와 잉크의 저항을 제어 할 수 있음

- 30초 이내에 도달하고자 하는 온도에 도달 할 수 있는 빠른 승온 성능 보유

- 인쇄패턴 설계 기술로 고밀도의 발열선 설계 가능

전선히터
- 도달 시간

  5분 30초
- 도달 전력

  65W
- 시간당 전력

  129W
인쇄히터
- 도달 시간

  5분 20초
- 도달 전력

  52W(19.9%)
- 시간당 전력

  129W(0.4%)
인쇄히터
- 도달 시간

  5분 30초
- 도달 전력

  53W(18.4%)
- 시간당 전력

  120W(7.3%)
- 인쇄와 저항을 최적화하여 에너지효율을 올림

응용분야

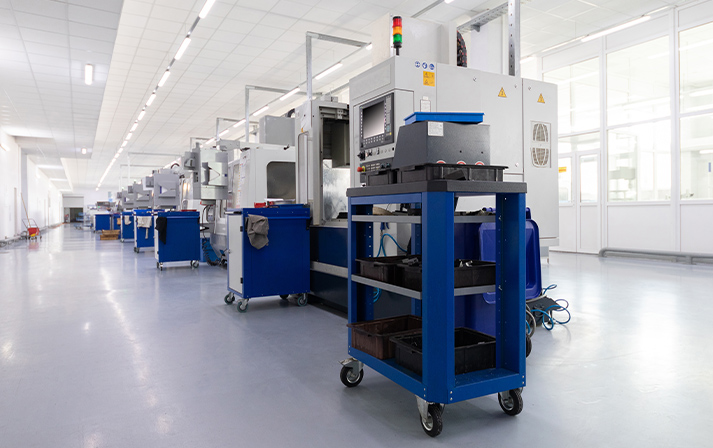

검사장비

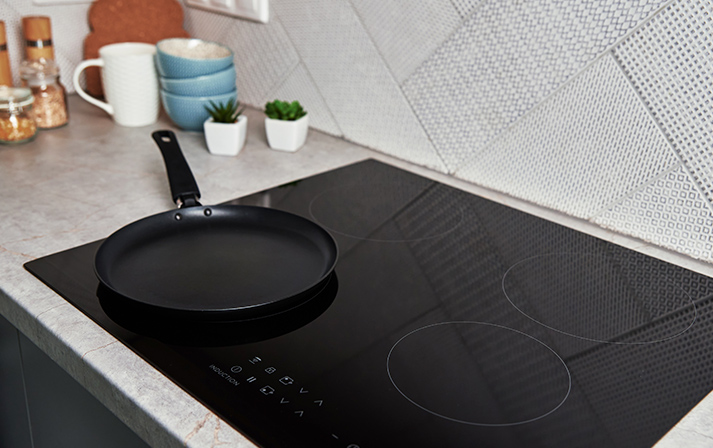

요리기기
