제품소개

SUS Heater

UA0000A3

1B01BCC4A2D0050

SIZE : 108 X 63 X 1mm

SUS Heater

UltraOn SUS Heater는 SUS 기판 소재에 직접인쇄하는 방식의 히터
판형의 발열이며, 좁은 면적에 높은 전력 사용이 가능하고, 견고함을 갖고, 내구성이 좋으며, 내습성 및 열내구성이 뛰어남

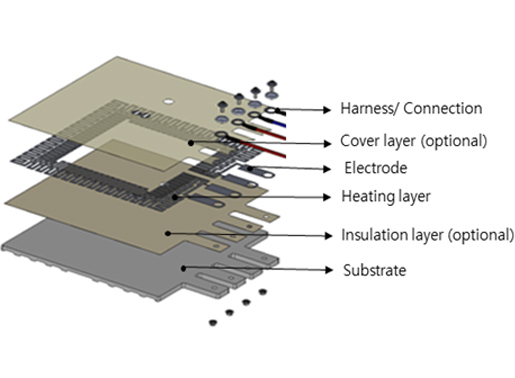

제조 방식은 열내구성이 뛰어난 유리패이스트를 이용하여 절연층을 형성하고, 절연층위에 전도성 페이스트로 열선을 인쇄하여 발열층을 형성하고 발열층을 보호할 수 있는 보호층을 인쇄

사양서 다운로드

1A00BCC4A2D0050 1B01BCC4A2D0050

특장점

01
내열도가 높은 절연소재를 사용하여 열내구성이 우수
02
얇은 플레이트로 제작되어 조립성이 용이
03
인쇄패턴 설계 기술로 고밀도의 발열선 설계 가능

장점 4가지

균일성 조립성 맞춤 제작 가능 빠른 승온 성능

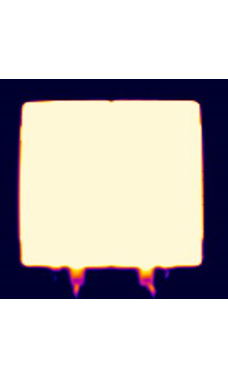

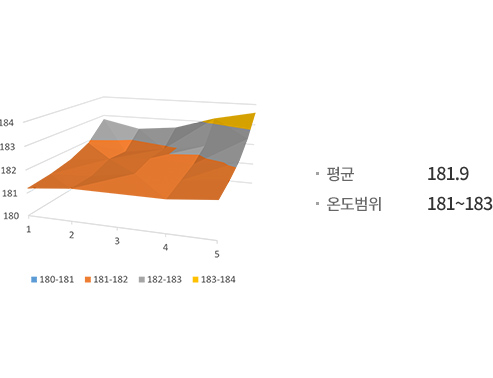

- 200℃ 이하의 온도로 발열시 ±1℃ 수준으로 균일한 발열

- 전원선과 히터 단자와의 조립강도가 강함
- 외부 충격과 진동내에서도 내구성이 우수

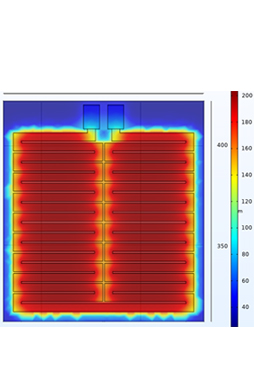

발열 선폭 1㎜

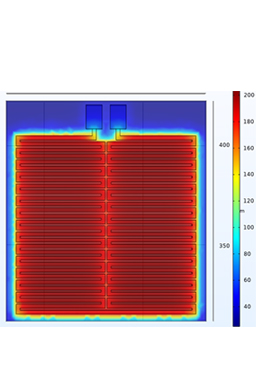

발열 선폭 2㎜

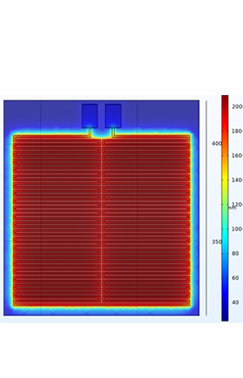

발열 선폭 4㎜
- 열선 선폭과 길이 조절에 따라 발열 패턴을 면상 타입으로 고전력으로 배치 할 수 있음
- 선폭별로 인쇄두께와 잉크의 저항을 제어 할 수 있음

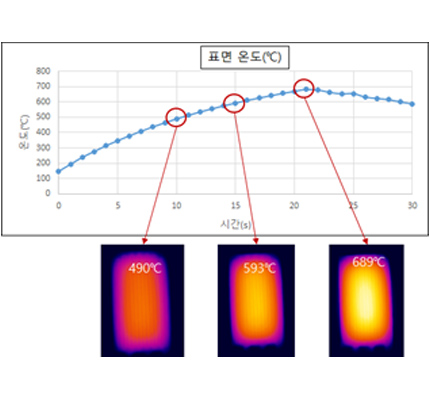

- 30초 이내에 도달하고자 하는 온도에 도달 할 수 있는 빠른 승온 성능 보유

응용분야

식기세척기 스팀히터
세탁기 히터
난방보일러
온수기 히터
음식물 처리기 히터
전기, 수소차 수가열
