기술소개

PI

FE0000A3

1CB4EdNNXA0020

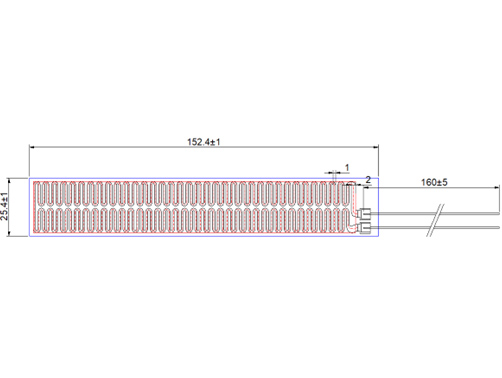

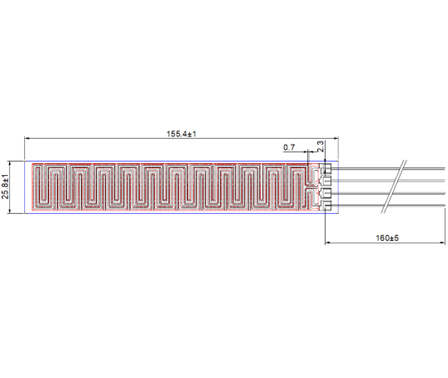

SIZE : 25.4 X 152.4 X 0.14mm

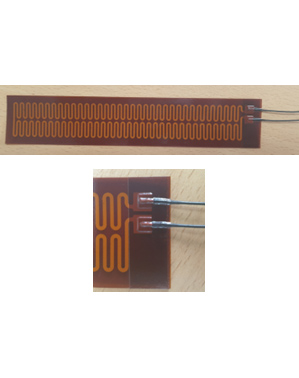

PI Film Heater

PI(Polyimide)필름 소재에 전도성 은 나노(Conductive Silver Nano) 잉크를 실크 스크린 (Silk Screen) 인쇄방식을 이용하여 제조되는 히터입니다.
0.005~0.02mm 두께로 열선을 인쇄하고 TPI(Thermoplastic Polyimide) 필름으로 고온(400℃) 핫 프레스 공정을 이용하여 보호필름을 부착하는 공정으로 제조됩니다.

사양서 다운로드

특장점

  • 01

    0.3mm 이하의 얇은 두께로 히터 제작 가능

  • 02

    고객의 요구사항에 맞게 자유로는 패턴 설계 가능

  • 03

    원하는 부위에 소비전력 분배가 가능

  • 04

    ESCC 규격에 의한 테스트 기준 확보(European Space Components Coordination)

  • 05

    우주급 고 신뢰성 소재 및 재료

  • 06

    기존 에칭방법의 히터 테스트 규격을 참고하여, 필름히터의 Screening, Qualification 테스트 기준 수립

장점 4가지

  • FlexOn PI 시작품

    FlexOn PI 현제품

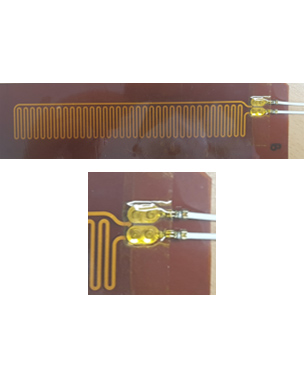

    • 기존의 리벳 전극에서 금속플레이트를 이용한 스팟용접 전극으로 더 작고 얇게 구현하였습니다.

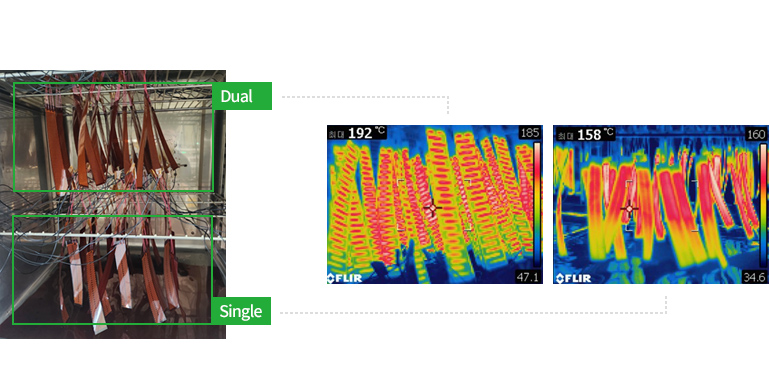

  • FlexOn PI Single type

    FlexOn PI Dual type

    • 발열부분과 전극의 수에 따라서 고객 맞춤형으로 제작 가능하고, Single, Dual 모든 형태로 설계를 진행할 수 있습니다.
    • 우주환경에서 고장 시 수리가 어렵기 때문에 전원 2원화로 하나의 히터로 2개 히터층(Dual type)을 구현하여 우주환경에서 장기적으로 사용하기 적합합니다.

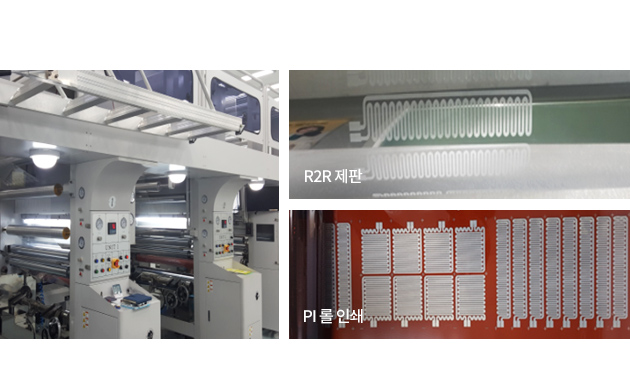

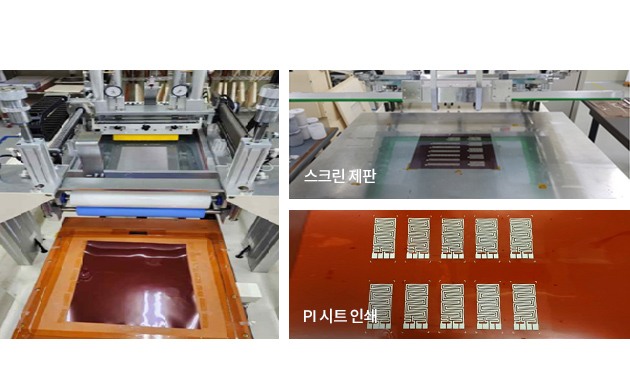

  • 스크린 인쇄

    R2R 인쇄

    • 당사의 기술은 재료, 공정, 조립부터 모든 공정을 보유하여 제조기술이 최적화 되어 있습니다.
    • 현재는 스크린인쇄로 제작중이며, 향후 R2R로 전환하여 생산성을 높이고, 제조가격은 줄이고자 합니다.

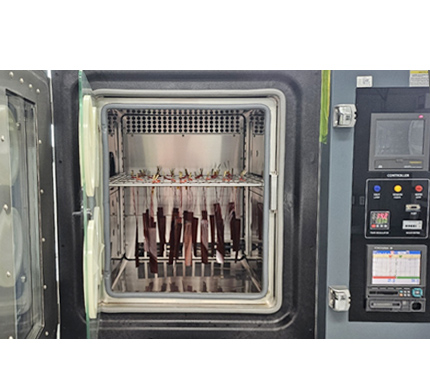

  • 열충격 테스트

    고온환경 동작시험

    • 당사 테스트실에서 Screening 시험, Qulification 시험을 거쳐 성능 및 환경시험을 수행한 품질 보증된 히터를 적용할 수 있습니다.

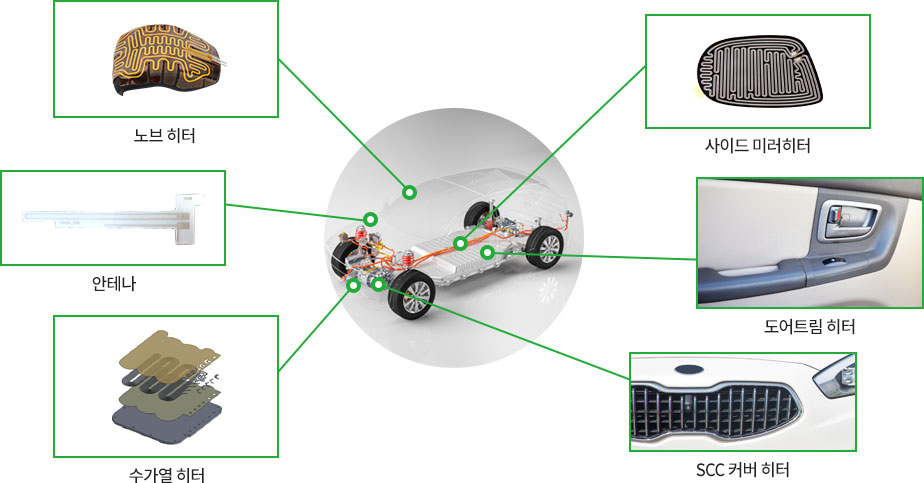

응용분야

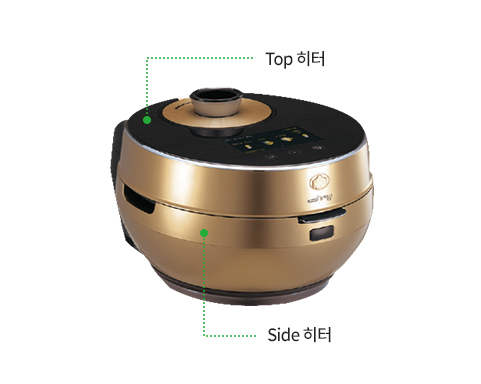

      • Top 히터

      • Side 히터

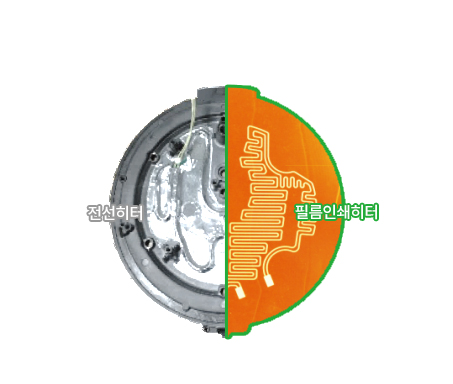

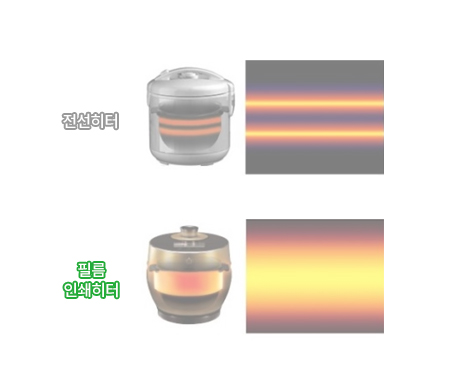

        *실제 자사의 인쇄필름히터 밥솥히터에 적용

    • 내열온도가 높은 폴리이미드 필름을 사용하여 150℃ 수준의 발열온도를 요구하는 밥솥에도 적용이 가능합니다.

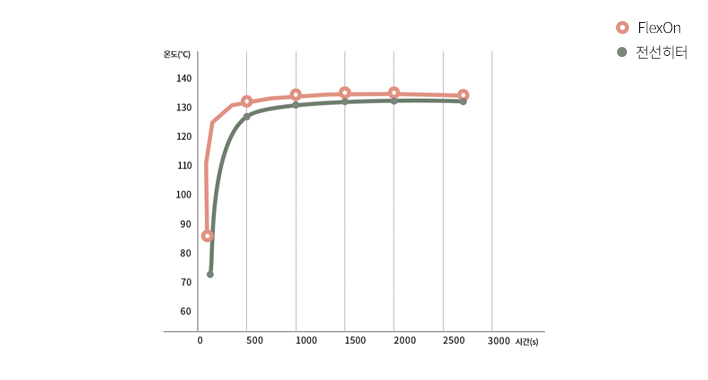

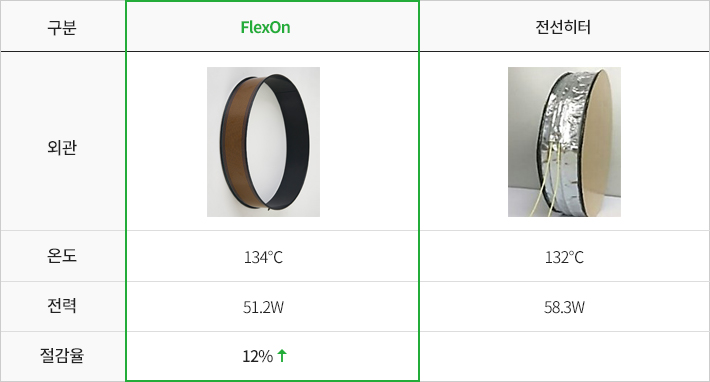

    • PI Film Heater는 전선히터보다 12% 낮은 전력으로 전선히터에 비하여 발열온도가 비교 우위에 있습니다.
    • 부착 방식이 전선히터에 비해 간단하며(알루미늄 박 제거, 양면테이프로 간단하게 고정) 얇은 필름이 양면테이프로 밀착되어 균일한 발열성능을 갖고 있습니다.
    • PI Film Heater

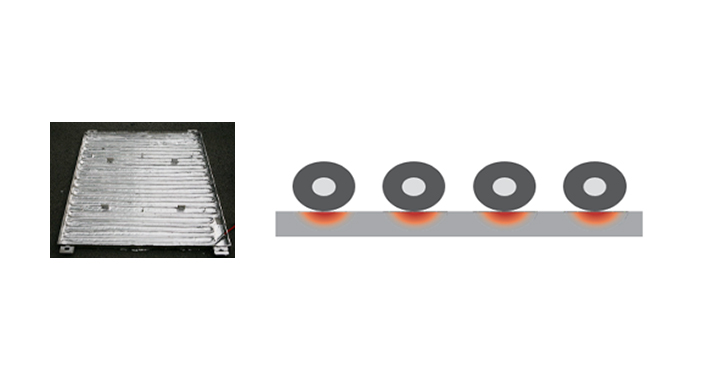

    • 극저온용 전선 히터

    안전성 비교 PI Film Heater 극저온용 전선 히터
    구조 필름,양면테이프 전선 지지체, 권선, 피복
    제조공법 인쇄, 열처리, 합지, 테이프부착, 단자결합 태선, 신선, 집합, 연선, 압출, 편조, 조사가교
    조립방법 테이프 제거 및 부착/ 지그 압착 롤러 전선고정, 알루미늄 테이프 부착, 압착 및 들뜸 가공
    경량화 3,000g/m2 7,000g/m2
    초기소비전력 2,500W/m2 6,000W/m2
    발열 면적 50%/m2 이상 (공간 활용능력 우수) 10%/m2 이내 (열선 배치 한계)
    수입 의존도 히터 국산화 히터 100% 수입

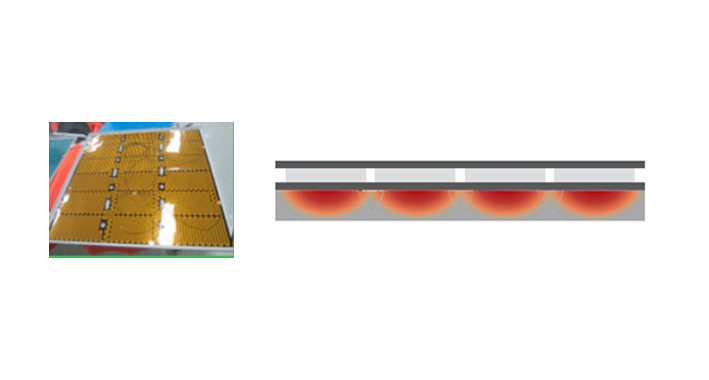

    • 극저온 환경에서 동작하는 고출력 PI(Polyimide) 필름히터입니다.
    • 수입에 100% 의존되어 있는 전선 기술에서 국산화 성공한 기술입니다.
    • 크기가 큰 제품도 인쇄가 가능하며 자유로운 패턴설계로 좁은영역도 균일하게 발열할 수 있습니다.
